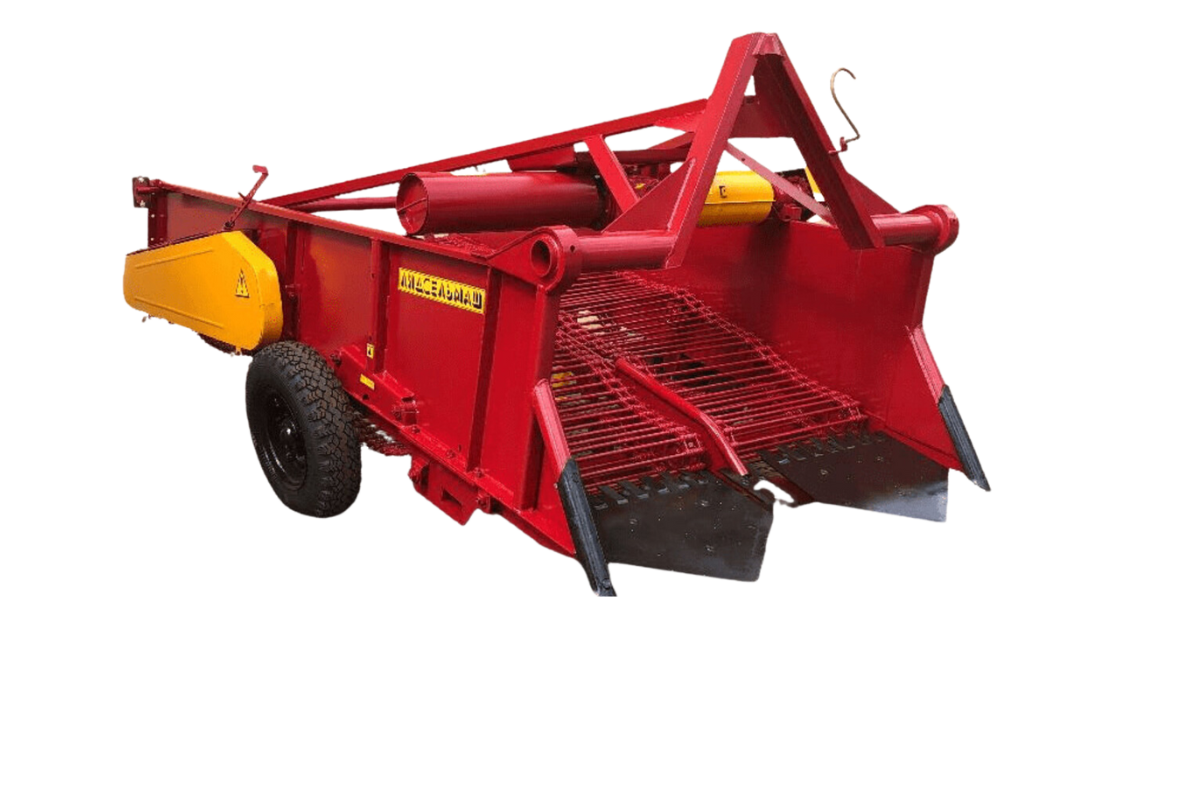

Картофелекопалка навесная модели КТН-2В является популярным дополнением к трактору. Она предназначена для выполнения таких задач, как подкопка двух рядов картофеля, разделение вороха и формирование валка выкопанного картофеля на поверхности грунта. Работа с этой картофелекопалкой допустима на средней или легкой почве при влажности земли, не превышающей 27%.

Механизм картофелекопалки способен захватить до 1.4 метра ширины площади и работает со скоростью от 1.8 до 3.4 км/час. Она предназначена для использования с тракторами 1,4 класса тяги и осуществляет свою работу с помощью вала отбора мощности (ВОМ).

Для продуктивного использования этой техники важно правильно установить и отрегулировать ее. Для этого рекомендуется изучить устройство данной картофелекопалки и ознакомиться с ее особенностями работы. Корректная установка и настройка позволят достичь оптимальных результатов и повысить производительность обработки участка.

Схема работы картофелекопалки КТН-2В, которая представлена ниже, поможет лучше понять принцип ее функционирования:

1. Лемехи: Основной инструмент картофелекопалки — лемехи, которые подкапывают слой почвы, где находится картофель.
2. Основной конвейер: Поднятая почва попадает на основной конвейер, который стряхивает ее вертикальным способом. Это позволяет осуществить отсев почвы, отделяя ее от картофеля.
3. Каскадный конвейер: После отсева почвы, картофель перемещается на каскадный конвейер. На этом этапе ворох дополнительно встряхивается, чтобы полностью отделить грунт от картофеля.
4. Суживающие решетки: Картофель, вместе с частями грунта из вороха, падает на землю сзади механизма через суживающие решетки. Это позволяет создать валок из выкопанного картофеля на поверхности земли.

Таким образом, картофелекопалка КТН-2В выполняет не только копку картофеля, но и частичное очищение и формирование валка для удобства последующего сбора и обработки картофеля. Очистка от грунта происходит на этапе основного и каскадного конвейера, и затем картофель укладывается на поверхность земли с помощью суживающих решеток. Очищенный картофель становится доступным для дальнейшей обработки и хранения.

Для начала, необходимо отрегулировать глубину хода картофелекопателя. Это важно для оптимального удаления картофеля из почвы. Проверьте инструкцию по эксплуатации агрегата для получения подробных указаний по регулировке глубины хода.

Вторым шагом является настройка предохранительной муфты. Предохранительная муфта служит для защиты агрегата от повреждений в случае застревания или других непредвиденных ситуаций. Убедитесь, что предохранительная муфта настроена правильно и готова к работе.

Если ваш картофелекопатель уже собран и установлен правильно согласно инструкции, перед первым запуском рекомендуется провести обкатку агрегата. Обкатка помогает проверить работоспособность и исправность каждой части агрегата. Следуйте указаниям в инструкции, чтобы выполнить обкатку правильно.

Кроме того, перед каждым последующим запуском рекомендуется проводить регулировки. Проверьте глубину хода и предохранительную муфту, чтобы убедиться, что они настроены и работают правильно. Уделите внимание также проверке всех других важных компонентов и функций, чтобы гарантировать безопасную и эффективную работу агрегата. Не забывайте следовать инструкциям производителя и обратиться за помощью, если у вас возникнут вопросы или проблемы.

Перед тем, как осуществить заезд данной модели на почву, следует отрегулировать глубину хода лемех, чтобы они располагались ниже картофеля, не повреждали его и захватывали в процессе работы. Для этого обычно устанавливается глубина в пределах 16-20 см. Но этот показатель – средний и задача оператора машины – подобрать нужную глубину на конкретной почве.

Регулировка проводится через верхнюю тягу навесной системы самого трактора:

• Укоротите тягу, чтобы увеличить глубину хода;
• Удлините тягу, чтобы уменьшить её.

Если глубина хода слишком большая, образовывается сопротивление, что сказывается на производительности устройства: меньшая производительность – больший расход топлива. То есть важно установить именно подходящую глубину хода, чтобы механизм не перегружался без видимой на то причины.

Если картофелекопалке придется работать на очень легкой почве, возможно слишком сильное повреждение картофеля, поэтому в данном случае стоит увеличить поступательную скорость техники.

Первая регулировка осуществляется заводом, согласно норме крутящий момент при  448 оборотов в минуту передается с мощностью от 7355 до 8826 вт (от 13.5 до 16 кг/см). Это обеспечивает длину пружины 88+-5 мм.

Муфту надо регулировать каждый раз, учитывая особенности почвы – влажность, состав и т.д. Нельзя сделать универсальную настройку, потому что грунт каждый раз отличается.

Если техника перегружается, муфта щелкает и разъединяет механизм передачи элеваторов. Причиной перезагрузки агрегата может быть слишком большая глубина хода, масса сгруживается на основном конвейере, в полотна попадают посторонние предметы. В случае прощелкивания нельзя просто затянуть пружину, чтобы устранить его. Требуется устранить причину, почему муфта срабатывает, а уже тогда регулировать.

Бывает, что муфта реагирует и при нормальной работе техники, то есть, перегрузки нет. Тогда следует отрегулировать её путем поворачивания гайки, которая сжимает пружину. Пружину нельзя затягивать до соприкосновения витков.

Стоит учитывать, что иногда на рабочую поверхность попадают камни, если почва сильно ими загрязнена. В таком случае также может сработать муфта. Нельзя её регулировать, когда конвейер заклинен или на нем есть отгруженный слой почвы. ВОМ останавливаете, сгружаете почву, ставить механизм в транспортное положение и тогда освобождаете от камня.

Если все сделать правильно, отрегулировать правильно муфту, этот процесс защитит от поломок рабочие органы механизма при перегрузках.
